Hogyan válasszuk ki a megfelelő üzemanyag-befecskendező vezetéket autóipari alkalmazásokhoz?
A megfelelő gépjármű-üzemanyag-befecskendező vonal kiválasztása négy tényezőből áll
A jobb autóipari üzemanyag-befecskendező vezeték az, amely megfelel az üzemanyag-ellátó rendszer üzemi nyomásának, az üzemanyag típusának és a motorháztető alatti környezetnek megfelelő anyagot használ, a befecskendező szelephez és a sínhez illeszkedő illesztési stíluson keresztül csatlakozik, és az átmérő, a falvastagság és a kivezetési hossz szempontjából megfelelően van méretezve. E változók bármelyikének tévedése általában lerövidíti az élettartamot, és idővel egyenetlen üzemanyag-szállításhoz vezethet a befecskendező szelep hegyén.
A többportos benzinmotoroknál általában elegendő egy alacsony és közepes nyomásra tervezett üzemanyag-vezeték korrózióálló bevonattal az injektor betáplálási szegmenséhez. Közvetlen benzines befecskendezésű vagy dízel közös nyomócsöves motoroknál a befecskendező vezetéknek a sín vagy a szivattyú és az egyes befecskendezők között egy nagyságrenddel nagyobb nyomást kell kibírnia, ami inkább hidegen megmunkált acélcsöveket igényel, mint szabványos tömlőszerelvényt. Az alábbi szakaszok részletesebben bemutatják az egyes kiválasztási tényezőket, valamint referenciatáblázatokat mutatnak be, amelyek bemutatják, hogy ezek a változók hogyan hasonlíthatók össze a gyakori motorplatformokon.
Milyen a Üzemanyag befecskendező vezeték Valójában az üzemanyagrendszerben

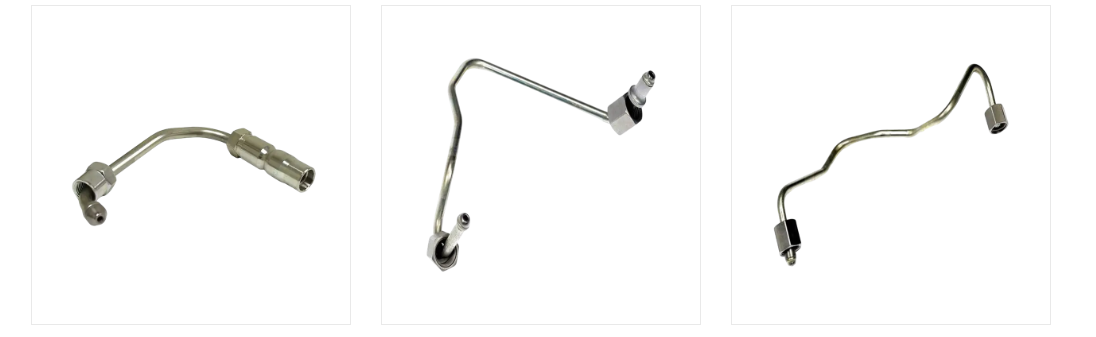

Az üzemanyag-befecskendező vezeték az a csőszakasz, amely a nyomás alatt lévő üzemanyagot a szivattyútól vagy a közös nyomócsövtől az egyes hengereknél lévő befecskendező fúvókákhoz szállítja. A tágabb gázvezetéken belül az autókban a szállítási útvonal legvégén, a tartályvezeték, a szűrővezeték és az ellátó vezeték után, közvetlenül az üzemanyag adagolási és porlasztási pontja előtt helyezkedik el. Mivel ez működik a legközelebb a befecskendező szelephez, ez a szegmens tapasztalja a legélesebb nyomásimpulzusokat a teljes üzemanyagkörben.
Az automatikus üzemanyag-vezetékeket gyakran csoportosítják a mindennapi beszélgetések során, de maga a befecskendező vezeték különálló alkatrész a tartálytól a szivattyúvezetékig vagy a visszatérő vezetékig. El kell viselnie a gyors nyomáspulzációt, amely minden alkalommal, amikor egy befecskendező szelep nyit és zár, bizonyos esetekben másodpercenként több százszor a motor fordulatszám-tartományában, miközben elég feszesnek kell maradnia ahhoz, hogy a csatlakozási pontokon még kisebb szivárgást is megakadályozzon.
Miért kap különösebb mérnöki figyelmet a befecskendező vezeték szegmens?
Az általános célú tüzelőanyag-tömlők hosszúságától eltérően a befecskendező vezetéknek jellemzően merev vagy félmerev falra van szüksége, hogy rezgés hatására megtartsa alakját a befecskendező szelep testéhez képest. Számos alkatrész-katalógusban az ilyen típusú üzemanyagvezeték az üzemanyag-ellátó hardverek között szerepel a hozzáillő szerelvények, bilincsek és rögzítőkapcsok mellett, mivel ezek az alkatrészek együtt működnek, hogy a csatlakozást az ismételt nyomásciklusokon keresztül tömítve tartják.
Az üzemanyag-befecskendező vezetékekben használt általános anyagok és azok összehasonlítása
Négy anyagcsalád fedi le az autóipari üzemanyag-befecskendező gépsorok piacának nagy részét: rozsdamentes acél, hidegen megmunkált acélötvözet, nylon és kompozit vagy megerősített polimer csövek. Mindegyik eltérően egyensúlyozza ki a nyomástűrést, a korrózióállóságot és a rugalmasságot, ezért a motortervezők ritkán használnak ugyanazt az anyagot ugyanannak a rendszernek az alacsony nyomású betáplálási oldalához és a nagynyomású befecskendező oldalához.
Anyag pillanatfelvétel az üzemanyag-befecskendező vezeték kiválasztásához
| Anyag | Tipikus nyomásosztály | Korrózióállóság | Rugalmasság | Közös alkalmazás |
|---|---|---|---|---|
| Rozsdamentes acél | Nagynyomású közös nyomócsöves szegmens | Magas | Alacsony | Dízel és GDI befecskendező tápvezetékek |
| Acél ötvözet, hidegen megmunkált | Nagynyomású közös nyomócsöves szegmens | Közepestől magasig | Alacsony | Diesel common rail befecskendező csövek |
| Nylon | Alacsony to moderate pressure | Magas | Magas | Ellátó, visszatérő és gőzvezetékek |
| Kompozit, megerősített | Mérsékelt nyomás | Közepestől magasig | Mérsékelt | Középnyomású betáplálás és áthidaló vezetékek |
A rozsdamentes acél és a hidegen megmunkált acélötvözet dominál a nagynyomású szegmensben, mivel mindkettő képes átmenni az automatikus feszítésen, egy hideg megmunkálási lépésen, amely túlnyomja a belső falat a folyáshatáron, és egy réteg maradék nyomófeszültséget hagy maga után. Ez a maradék feszültség kiegyenlíti az egyes befecskendezési nyomásimpulzusok során keletkező húzófeszültséget, ami az egyik oka annak, hogy a megfelelően megmunkált acél injektorsor képes kezelni a jóval nagyobb nyomást. 200 MPa dízel közös nyomócsöves alkalmazásban korai kifáradási repedés nélkül.
A nyomásértékek hozzáigazítása a használatban lévő befecskendező rendszerhez
A nyomásosztály az első szűrő, amelyet az üzemanyagvezeték szűkítésekor alkalmaznak. Az alacsony nyomású benzintápkörhöz épített vezeték nem helyettesíti a közös nyomócsöves befecskendezőt tápláló szegmenst, és a rossz osztály bármelyik irányba történő használata vagy tartóssági ráhagyást jelent, vagy valódi megbízhatósági kockázatot jelent.
Tipikus üzemi nyomás rendszertípus szerint
A nagynyomású dízel közös nyomócsöves befecskendező sorozat az a szegmens, amelyre a legnagyobb mérnöki figyelem irányul, mivel ellenállnia kell mind az extrém statikus nyomásnak, mind a gyors pulzációnak. Közvetlen befecskendezésű benzinrendszerek helyezkednek el, és olyan csőre van szükségük, amely kétszámjegyű MPa értékeket képes kezelni a dízelvezeték falvastagsága nélkül. A kompatibilis üzemanyag-befecskendező sorok kiválasztásának leggyorsabb módja annak megértése, hogy melyik konzolba esik, mielőtt megvizsgálná az anyagokat vagy a szerelési részleteket.
Tüzelőanyag-vezeték szerelési típusai és csatlakozási módok a biztonságos tömítéshez
Az üzemanyag-vezetékek és szerelvények egyetlen rendszerként működnek, nem pedig külön vásárlásként, mivel az egyébként helyesen besorolt cső akkor is szivároghat, ha nem illeszkedő csatlakozóval párosítják. Az autóipari tüzelőanyag-befecskendező vezeték szerelvények általában a néhány jól bevált csatlakozási mód egyikét használják, amelyeket a nyomásosztály, a cső anyaga és a csukló szervizelési gyakorisága alapján választanak ki.
A modern járműveken található üzemanyag-vezeték-csatlakozások típusai
- Fáklyás szerelvények fém-fém tömítést hozzon létre egy kiszélesedő csővéggel, amelyet egy megfelelő kúphoz préselnek, általában olyan acél befecskendező vezetékeken, amelyek nagy nyomást látnak.
- Kompressziós szerelvények támaszkodjon egy érvéghüvelyre, amely beleharap a cső falába, amikor az anyát meghúzzák, hasznos, ha egy vonalat kell összekötni a csővég kiszélesedése nélkül.
- Gyors csatlakozású szerelvények összepattintható, és széles körben használatos nejlon ellátó és visszatérő vezetékeken, ahol a gyors össze- és szétszerelés fontos a szervizmunka során.
- Banjo szerelvények használjon üreges csavaros csatlakozót, amely lehetővé teszi, hogy a vezeték rögzített forgási szögben üljön, gyakran az injektor bemeneténél, ahol szűk a hely.
- Nyomjuk rá a szöges szerelvényeket megerősített tüzelőanyag-tömlőkkel párosítható az áramkör alacsonyabb nyomású szakaszaiban, és általában bilinccsel vannak rögzítve.
- Menetes nyomóanyák A nagynyomású acélvezetékek befecskendező- és síncsatlakozóinál használatosak, és az összeszerelés során a meghatározott specifikáció szerint megnyomják.
Együtt működő gépjárműtömlők és szerelvények
A gyakorlatban az autóipari tömlők és az autóüzemanyag-vezetékek szerelvényei a merev csőszakaszokat rövid rugalmas tömlőjáratokkal kombinálják, ahol rezgésszigetelésre van szükség a motor és az alváz között. Az üzemanyagvezeték-szerelvény-típusok különböznek az eredeti felszereltségi típusú csatlakozók és az általános utángyártott kivitelek között, ezért a csere-üzemanyagvezeték-csatlakozó típusának beszerzésekor a legbiztonságosabb megközelítés az eredeti alkatrész menetemelkedésének, cső külső átmérőjének és tömítési módjának egyeztetése, ahelyett, hogy a motorcsaládok között felcserélhetőséget feltételeznénk.
Az átmérő, a falvastagság és a hossz szempontjai az injektorvonal kiválasztásánál
Külső átmérő és falvastagság skála nyomásosztály és injektor áramlási követelmény mellett. Egy nagyobb lökettérfogatú vagy nagy teherbírású dízelmotor ciklusonként több üzemanyagot mozgat meg, ezért a befecskendező vezetékének általában szélesebb furatra van szüksége, hogy az áramlási sebességet és a nyomásesést elfogadható tartományon belül tartsa, miközben a falnak még vastagabbnak kell lennie a nagyobb üzemi nyomás kezeléséhez.
A hossz legalább annyira számít, mint az átmérő. A szükségesnél hosszabb futás nyomásesést és extra tömeget eredményez, amelyet rögzíteni és alá kell támasztani, míg a túl rövid futás mindkét végén megterheli a szerelvényeket, miután a motor a saját tartói alá kerül. Az eredeti csőhossz és hajlítási geometria betartása, vagy a megfelelően mért csere mentesíti a vezetéket a nem kívánt feszültségtől az injektor és a sín csatlakozásainál.
Útvonal-, távolság- és rezgésvédelem a telepítés során
A helyes elvezetés megvédi az üzemanyag-befecskendező vezetéket a két leggyakoribb hibakiváltó tényezőtől: a hőtől és a kopástól. A kipufogócsonk közelében futó vezeték gyorsabban öregszik, mint a motortér hűvösebb oldalán vezetett vezeték, és a konzolhoz vagy kábelköteghez súrlódó vezeték előbb-utóbb a külső falán keresztül kopik.
- Kövesse az eredeti útvonalat és a rögzítési helyeket, hogy a zsinór megtartsa tervezett távolságát a mozgó alkatrészektől és a forró felületektől.
- Hagyjon látható rést a cső és a kipufogógáz-alkatrészek között, és adjon hozzá egy hővédő részt, ahol a gyári elrendezés tartalmaz ilyet.
- Helyes rögzítőkapcsok egyenletes időközönként, így a cső nem tud eléggé meghajolni ahhoz, hogy a motor mozgása közben érintkezzen a szomszédos hardverekkel.
- Kerülje el, hogy az acélcsöveket a névleges minimális hajlítási sugárnál szorosabbra hajlítsa, mivel az éles hajlítás elvékonyítja a falat és koncentrálja a feszültséget.
- Az első fűtési ciklus után minden szerelvénynél ellenőrizze a nyomatékot, mivel a hőtágulás kissé meglazíthatja a hidegen meghúzott kötést.
A kopás, a szivárgás és a teljesítményproblémák felismerése a jármű futásteljesítményével kapcsolatban
Az üzemanyag-befecskendező vezeték kopása inkább fokozatosan alakul ki, nem pedig egyszerre jelenik meg, ezért az időszakos szemrevételezéssel a legtöbb probléma észlelhető, mielőtt azok befolyásolnák a vezethetőséget. Az alábbi táblázat azt szemlélteti, hogy a futásteljesítmény gyarapodásával általában hogyan növekszik a kopás valamilyen formáját mutató ellenőrzött vonalak aránya.
Az üzemanyag-befecskendező vezeték ritkán hibásodik meg figyelmeztető jelek nélkül. Enyhe üzemanyagszag a motortér közelében, látható nedves maradványok a cső mentén, durva üresjárat, amely korábban nem volt jelen, vagy a diagnosztika során az üzemanyagnyomás-leolvasások kismértékű csökkenése mind olyan okok, amelyekkel ellenőrizni kell a vezetéket és annak szerelvényeit, mielőtt a probléma befolyásolná az indítást vagy a gyorsítást.
Karbantartási gyakorlatok, amelyek segítenek meghosszabbítani a befecskendező vezeték élettartamát
Az üzemanyag-befecskendező vezetéket védő gyakorlatok többsége egyszerű és kevés erőfeszítést igényel, így könnyen összevonható egy rutin szervizlátogatással, ahelyett, hogy külön feladatként kezelné őket.
- Az olajcsere során törölje le a vezetéket és a szerelvényeket, és keressen egy fénytelen, ragadós filmet, amely lassú szivárgást jelez.
- Ellenőrizze, hogy a rögzítőkapcsok nincsenek-e repedve vagy meglazulva, mivel az elmozdulni tudó zsinór végül kidörzsölődik.
- Tartsa mentesen a motorteret a zsinór körüli törmeléktől, mivel a beszorult nedvesség és az útszemcsék felgyorsítják a felületi korróziót.
- Az elhasználódott bilincseket és tömítéseket a nem kapcsolódó javítási munkák során meghibásodott szerelvényekkel egyidejűleg cserélje ki.
- Győződjön meg arról, hogy az üzemanyagszűrő szervizintervallumait betartják, mivel a részecskék szennyeződése felgyorsíthatja a befecskendező vezetékben és magán a befecskendező szelepen belüli kopást.
Gyártási gyakorlatok a tartós üzemanyag-befecskendező vonal gyártása mögött
A fent leírt teljesítménybeli különbségek az üzemanyag-befecskendező sor gyártási módjából adódnak, nem csak az alapanyagból, amelyből kiindul. A nagynyomású befecskendező csövek jellemzően speciálisan kiválasztott gyengén ötvözött acélcsövekből készülnek, majd hőkezelik és hidegen megmunkálják a folyáshatár és a fáradtságállóság növelése érdekében, így a kész cső képes kezelni a dízel közös nyomócsöves rendszer nyomásának lüktetését.
Az autofrettázs feldolgozás, amikor a cső a gyártás során a normál működési tartományán túl van nyomás alá helyezve, egy maradék nyomófeszültség réteget hoz létre a belső falon, amely ellensúlyozza a működés során keletkező húzófeszültséget. Precíziós CNC csőhajlítást használnak az egyes vonalak formálására, így azok háromdimenziós geometriája illeszkedik a motor elrendezéséhez, ami egyszerűbbé teszi a telepítést, és elkerüli a további feszültséget a rögzítési pontokon.
Az erre a kategóriára specializálódott gyártólétesítmények, mint például a ningbói JIATIAN, kombinálják a CNC csőhajlító berendezéseket, a hidraulikus formázósorokat, az automatizált lézerhegesztést és a dedikált tesztelési területeket, hogy a méretpontosságot és a falak integritását az egyik gyártási sorozatról a másikra egységesen tartsák. Ez a fajta integrált folyamat, a csőformázástól a végső geometria-ellenőrzésig az, ami lehetővé teszi az üzemanyag-befecskendező sorok megismételhető szabvány szerinti előállítását nagy rendelési mennyiségek és kisebb egyedi sorozatok esetén is.
Gyakran ismételt kérdések az autóipari üzemanyag-befecskendező vezetékekkel kapcsolatban
| 1. kérdés: Mi az üzemanyag-befecskendező vezeték A tüzelőanyag-befecskendező vezeték az a csőszegmens, amely a nyomás alatt álló üzemanyagot a szivattyútól vagy a közös nyomócsövtől az egyes hengereknél lévő befecskendező szelepekhez szállítja, és az utolsó láncszemet alkotja az üzemanyag-szállítási útvonalon. | 2. kérdés: Mire jó az üzemanyag-befecskendező vezeték? Nyomás alatt továbbítja az üzemanyagot a befecskendező szelepnek, miközben ellenáll a gyors nyomásimpulzusoknak, amelyek minden alkalommal jönnek létre, amikor a befecskendező szelep nyit és zár a motor működése közben. |
| 3. kérdés: Hol található az üzemanyag-befecskendező vezeték? Az üzemanyag-elosztócső vagy a nagynyomású szivattyú és a befecskendező szelepház között fut, általában a motor tetején vagy oldalán, a szívócső közelében. | 4. kérdés: Milyen anyagokból készülnek az üzemanyag-befecskendező vezetékek? A gyakori opciók közé tartozik a rozsdamentes acél, a hidegen megmunkált acélötvözet, a nylon és a kompozit anyagok, amelyek mindegyike különböző nyomás- és rugalmassági igényeknek felel meg. |
| 5. kérdés: Mi a különbség az üzemanyag-befecskendező vezeték és az üzemanyag-elosztócső között? Az üzemanyag-elosztócső az a közös elosztó, amely a nyomás alatt lévő üzemanyagot osztja el az egyes hengerekhez, míg a befecskendező vezeték az a különálló szegmens, amely a sínt vagy a szivattyút egyetlen befecskendezővel összeköti. | 6. kérdés: Honnan tudhatom, hogy rossz-e az üzemanyag-befecskendező vezetékem? A jelek közé tartozik a látható üzemanyagszag, a cső mentén nedves maradék, egy megmagyarázhatatlan durva üresjárat vagy a mért üzemanyagnyomás csökkenése a diagnosztikai ellenőrzés során. |
| 7. kérdés: Mi okozza az üzemanyag-befecskendező vezeték szivárgását? A tipikus okok közé tartoznak a meglazult vagy elkopott szerelvények, a nem megfelelő távolságból a közeli részekhez való kidörzsölődés, a felületi korrózió és a hosszan tartó nyomásciklus utáni fáradásos repedések. | 8. kérdés: Befolyásolhatja-e a motor teljesítményét a sérült üzemanyag-befecskendező vezeték? Igen, a sérült vezeték egyenetlen üzemanyagnyomást okozhat a befecskendező szelepnél, ami a probléma súlyosságától függően durva alapjárathoz, tétovázáshoz vagy csökkentett teljesítményhez vezethet. |
| 9. kérdés: Milyen gyakran kell cserélni az üzemanyag-befecskendező vezetékeket Nincs egyetlen rögzített intervallum, mivel az élettartam függ a futásteljesítménytől, az útvonaltól és az üzemeltetési feltételektől, ezért javasolt az időszakos szemrevételezés szigorú naptári ütemterv mellett. | 10. kérdés: Hogyan lehet megelőzni az üzemanyag-befecskendező vezeték korrózióját Tartsa a motorteret mentesen a beszorult nedvességtől és törmeléktől, azonnal kezelje a védőbevonat sérüléseit, és válasszon a helyi működési környezetnek megfelelő anyagot. |
