Mi az az üzemanyag-befecskendező vezeték? Funkció, típusok és alkalmazások magyarázata

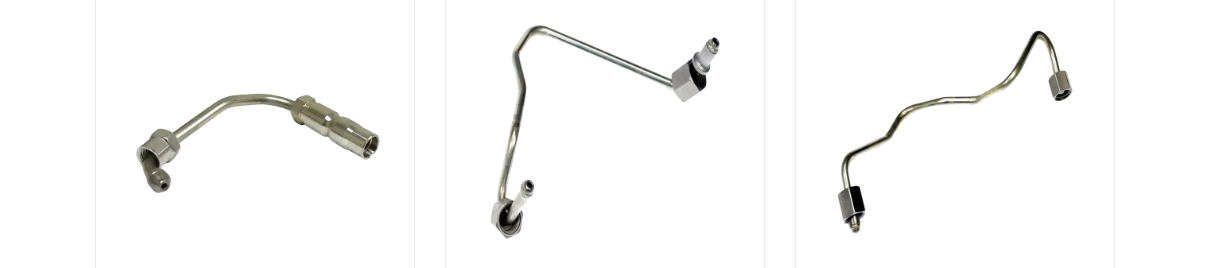

Mi az a Üzemanyag befecskendező vezeték
Az üzemanyag-befecskendező vezeték, amelyet üzemanyag-befecskendező csőnek is neveznek, egy merev fémcső, amely a nagynyomású szivattyútól vagy a közös nyomócsövön keresztül nyomott üzemanyagot szállít az egyes üzemanyag-befecskendezőkhöz, fenntartva az égési folyamathoz szükséges nyomást és áramlási sebességet. A cső önmagában nem hoz létre nyomást, továbbítja az áramlás irányában keletkező nyomást, miközben ellenáll a tágulásnak, a vibrációs kifáradásnak és az ismétlődő nyomáspulzációnak.
A közös nyomócsöves vagy elosztószivattyú-architektúrára épülő modern dízelmotorokban ez a cső ismételt nyomásciklusokkal működik, amelyek a jelenlegi gyártási rendszerekben meghaladhatják a 2000 bar-t, néhány fejlett platform pedig a 2700 bar körüli nyomásra lett tervezve. Mivel a vezetékben ezek a nyomáslökések sok milliószor fordulnak elő normál szervizintervallumon keresztül, a falvastagság, a hajlítási sugár és a belső felület állapota a kifáradási élettartam alapján van kialakítva, nem pedig egyetlen felszakítási nyomásértékre.
Alapvető jellemzők
- A nagynyomású szivattyút vagy a közös nyomócsövet közvetlenül az injektortesthez csatlakoztatja
- Nem összenyomható folyadékként kezelt üzemanyagot szállít át mérhető tágulás nélkül
- CNC hajlítással kialakítva, így a csőgeometria pontosan illeszkedik a motorblokk rögzítési pontjaihoz
- Hidegen megmunkált acélcsövekből készült, amelyek alkalmasak ismételt nagynyomású kifáradási ciklusokra
Az üzemanyag-befecskendező cső alapvető funkciói
Az üzemanyag-befecskendező cső egyszerre több feladatot lát el, és mindegyik befolyásolja a motor beindulását, alapjáratát és terhelés alatti reagálását.
Üzemanyag szállítás
A vezeték elsődleges feladata a kimért üzemanyagmennyiség áthelyezése a szivattyú kimenetétől a befecskendező szelep bemenetéhez veszteség, levegőztetés vagy késleltetés nélkül, az üzemanyag-befecskendező vezeték kimenetének és a befecskendező szelep időzítésének összehangolása, így minden henger az ütemterv szerint ugyanazt a térfogatot kapja.
Nagynyomású sebességváltó
A csőnek a szivattyú vagy a sín által generált nyomáscsúcsokat kell továbbítania anélkül, hogy kitágulna vagy elnyelné az energiát, amelynek ehelyett az injektor fúvókáját kell elérnie. Még a csőfal kismértékű rugalmas tágulása is késleltetheti a nyomás felhalmozódását az injektor hegyén, ezt a hatást a mérnökök térfogati hatékonyságvesztésnek nevezik.
Befecskendezési időzítés pontossága
Mivel az üzemanyagot összenyomhatatlannak tekintik, a nyomáshullám átadása a vezetéken az ezredmásodperc töredéke alatt megy végbe. A hengerek közötti csövek hosszának, belső átmérőjének vagy falmerevségének bármilyen eltérése kissé eltolhatja a befecskendezési időzítést egyik hengerről a másikra, így a mérnöki csapatok megfelelő tüzelőanyag-befecskendező vezetékhosszokat és hajlítási útvonalakat határoznak meg a hengersoron, ahol az elrendezés ezt lehetővé teszi.
Támogatás az atomizáláshoz
A befecskendező fúvókánál stabil nyomásleadás az, ami lehetővé teszi, hogy az üzemanyag az égéshez szükséges finom cseppmintázatba porlassza. Ha az üzemanyag-befecskendező cső elhasználódott, megrepedt vagy alulméretezett, a nyomás a fúvókán csökken, és a porlasztás minősége csökken, ami általában durva üresjáratban, keményebb hidegindításban vagy megnövekedett kipufogógázban jelenik meg.
Az üzemanyag-befecskendező vezetékek típusai
Az üzemanyag-befecskendező vezetékek általában a falszerkezet és a motorplatform szerint vannak csoportosítva.
| Írja be | Szerkezet | Tipikus alkalmazás |
|---|---|---|
| Egyfalú cső | Egy folyamatos hidegen húzott acélfal | Személygépkocsik és könnyű dízelmotorok |
| Duplafalú (duplex) cső | Két réteg hidegen egy falba formálva a robbanási szél növelése érdekében | Nehéz teherautók, buszok és off-road motorok |
| Automatikus feszítéssel kezelt cső | Egyfalú belső előfeszítés szabályozott túlnyomás révén | Common rail rendszerek 2000 bar felett |
| Páncélozott / hüvelyes cső | Szabványos cső külső védőhüvellyel a kopási pontokon | Mozgó alkatrészek közelében szűk elvezetésű motorok |
Osztályozás alkalmazás szerint
- Személygépjárművek dízel üzemanyag befecskendező vezetékei
- Könnyű haszongépjárművek üzemanyag-befecskendező csövek
- Nehéz teherautó és busz befecskendező vonalak
- Mezőgazdasági és építőipari gépsorok
- Tengerészeti és ipari motorsorok
- Generátorkészlet befecskendező vezetékek
Az üzemanyag-befecskendező vezeték felépítése
Egy kész üzemanyag-befecskendező vezeték szerelvény több mint egyetlen csőből épül fel. Mindegyik vége úgy van kialakítva és megmunkálva, hogy az egyik oldalon a szivattyúhoz vagy a sínhez, a másik oldalon pedig a befecskendezőhöz tömítsen, míg a középső szakasz egy meghatározott sugárra van meghajlítva, így érintkezés nélkül megtisztítja a környező motorelemeket.
A szivattyú vagy a síntest és a befecskendező szelep közötti üzemanyag-befecskendező vezeték szerelvény egyszerűsített izometrikus képe
Kulcsfontosságú komponensek
- Kúpos ülés: a megmunkált csúcs, amely fém-fém tömítést képez a szivattyú vagy a sín kimenetén
- Uniós anya: rácsavarja a kimeneti csapra, és tömítő érintkezésbe húzza a kúpos üléket
- Csőtest: a teherhordó szakasz mindkét vége között, CNC hajlítással alakítva
- Hüvelyes anya: a befecskendező oldali szerelvény, amely a másik végét rögzíti
- Védőhüvely: egy opcionális külső réteg hozzáadásával, ahol a cső egyébként súrlódik a tartókhoz vagy a szomszédos vezetékekhez
Üzemanyag-befecskendező vezeték teljesítményadatai
Az alábbi ábrák az általánosan megfigyelt nyomástartományokat, a méreteloszlást és a csőtípusok összehasonlító teljesítményét foglalják össze. Ezeket általános referenciapontként jelenítik meg, nem pedig egyetlen motormodellre vonatkozó specifikációként.
Befecskendezési nyomás Evolution Across System Generation
Hozzávetőleges közös nyomócsöves nyomás bar-ban az egymást követő rendszergenerációkban
Tipikus üzemi nyomás alkalmazásonként
Tipikus felső üzemi nyomástartomány motorplatformonként, bar-ban kifejezve
Közös külső átmérő eloszlás
Az üzemanyag-befecskendező vezetékes alkalmazásokban általánosan használt külső átmérőméretek relatív aránya
Teljesítmény-összehasonlítás csőtípusok között
Csőtípusok relatív összehasonlítása öt teljesítményattribútum között, ötfokú skálán értékelve
Anyagok és gyártási folyamat
Az anyagválasztás és az alakítási módszer befolyásolja, hogy az üzemanyag-befecskendező vezeték mennyi ideig bírja az ismételt nyomásciklusokat.
| Anyag | Tipikus Jellemző | Közös használat |
|---|---|---|
| Szénacél | Hidegen húzott, nagy szakítószilárdságú, költséghatékony | Személygépkocsik és könnyű alkalmazások |
| Ötvözött acél | Nagyobb fáradtságállóság az ötvözőelemek révén | Közepes és nagy teljesítményű dízel rendszerek |
| Rozsdamentes acél | Erős korrózióállóság nedves vagy tengeri környezetben | Tengerészeti, ipari és kültéri berendezések motorjai |
Hidegalakítás és autofrettázs
A feldolgozás során a csőre gyakorolt ellenőrzött belső nyomással a belső falnál plasztikus deformáció lép fel, ami maradék nyomófeszültséget hoz létre. Ez a maradék feszültség kiegyenlíti a normál üzemi nyomás során keletkező húzófeszültséget, ami javítja a fáradási élettartamot és növeli a kész üzemanyag-befecskendező cső felszakadási nyomáshatárát.
CNC hajlítás és méretszabályozás
A CNC csőhajlító berendezés az egyes tüzelőanyag-befecskendező vezetékek háromdimenziós geometriáját úgy alakítja, hogy illeszkedjen az adott motor kialakításának rögzítési pontjaihoz, segítve a kész alkatrész megfelelő ülését anélkül, hogy a csatlakozási pontokon további feszültség keletkezne.
Üzemanyag-befecskendező vezetékek és üzemanyag-befecskendező csövek alkalmazásai
Az üzemanyag-befecskendező vezetékek az általuk kiszolgált platform útvonalteréhez, munkaciklusához és működési környezetéhez illeszkednek.
- Dízel személyautók: kompakt kanyarsugár a rövid tengelytávú motortérhez
- Kisteherautók és kisteherautók: vonalak illeszkednek a magasabb igénybevételi ciklushoz, alapjáraton és leállítják a használatot
- Közepes és nehéz tehergépjárművek és autóbuszok: nagyobb külső átmérőjű vezetékek, amelyek hosszabb nyomásciklusra lettek méretezve
- Mezőgazdasági és építőipari gépek: A vezetékek úgy vannak kialakítva, hogy elviseljék a port, a vibrációt és a nagy hőmérséklet-ingadozásokat
- Tengerészeti és ipari motorok: Nedves működési környezethez speciális korrózióállósággal rendelkező vonalak
- Generátorkészletek és helyhez kötött áramellátó berendezések: a változó terhelésű ciklus helyett folyamatos üzemre méretezett vonalak
Gyártási képesség üzemanyag-befecskendező vezetékekhez
Az üzemanyag-befecskendező csövek gyártójaként működő gyártólétesítmények jellemzően egy fedél alatt kombinálják a CNC-csőhajlítást, a belső hidegalakítást és a precíziós megmunkálást, így a mérettűrések az első prototípustól a teljes gyártási mennyiségig állandóak maradnak. Az e körére épített létesítmény általában több tízezer négyzetméteren működik, és automatizált csőhajlító központokat párosít dedikált keményforrasztó- és hegesztősorokkal, hogy az OEM üzemanyag-befecskendező sorprogramokat egyetlen, nyomon követhető gyártási úton tartsák.
Tipikus gyártóberendezések
- Több CNC teljesen automatikus csőhajlító gép a pontos háromdimenziós geometriához
- Széles átmérőtartományt lefedő hidraulikus belső alakító gépek
- Automatizált lézerhegesztő és hegesztő robotcellák az egyenletes kötésminőségért
- Nagyméretű megmunkáló központok végformázáshoz, kúpos ülékekhez és menetvágáshoz
- Külön tesztelési és ellenőrzési terület a méret- és nyomásellenőrzéshez
Az így felállított létesítmények támogatják mind a dízel üzemanyag-befecskendező cső beszállítói kapcsolatát az utópiaci forgalmazáshoz, mind a közös nyomócsöves befecskendezőcső-gyártói szerepet az OEM platformokon, mivel ugyanaz a csőalakító és autofrettázs folyamatsor külön szerszámberuházás nélkül válthat duplex, egyfalú és páncélozott konfigurációk között. Az üzemanyag-befecskendező csöveket gyártó kínai bázisú ellátási láncot kutató vásárlók számára általában a házon belüli kutatás és fejlesztés, az ellenőrzött alakítási folyamat és az integrált laboratóriumi vizsgálat kombinációja határozza meg, hogy a nagynyomású üzemanyagcső-szállító képes-e szigorú tűréshatárokat tartani az ismételt gyártási sorozatok során.
Telepítési és karbantartási szempontok
A beszerelés előtti és utáni helyes kezelés közvetlen hatással van arra, hogy az üzemanyag-befecskendező vezeték mennyi ideig működik probléma nélkül.
Telepítési gyakorlatok
- Húzza meg a hollandi anyákat a motorhoz megadott nyomatéksorrend szerint, egyenletes, fokozatos munkavégzést egy folyamatos húzás helyett
- Támassza meg a csövet a hosszában az eredeti bilincsekkel, hogy a rezgésterhelés ne koncentrálódjon a szerelvényvégekre
- Kerülje a kialakult vonal újbóli meghajlítását vagy kiegyenesítését a szántóföldön, mivel a hidegen megmunkált cső átalakítása eltávolítja a gyártás során beépített maradék feszültségmintát.
Ellenőrzési és kopási jelek
- Üzemanyag szivárgás vagy nedves maradék a hollandi anya környékén
- Látható felületi repedés a kúpülés közelében vagy a hajlítási csúcson
- Nedvességnek vagy útsónak kitett vonalak felületén lyukfoltok vagy elszíneződések
- Durva alapjárati vagy kemény hidegindítás, amely a sínnyomás ellenőrzése után javul
Tárolás kezelése
Ha az üzemanyag-befecskendező vezetéket beszerelés előtt tárolják, a védővégsapkák a helyükön tartása és a cső száraz, hőmérséklet-stabil helyen tartása csökkenti a nedvességgel összefüggő felületi korrózió lehetőségét, mielőtt az alkatrész elérné a motort.
Gyakran Ismételt Kérdések
Q1: Mi az üzemanyag-befecskendező vezeték
Az üzemanyag-befecskendező vezeték egy nagynyomású cső, amely az üzemanyagot a befecskendező szivattyúból vagy a közös nyomócsövből továbbítja a befecskendező szelephez, fenntartva a befecskendező szelep nyitásához és az ütemterv szerinti üzemanyag-szállításhoz szükséges nyomást.
2. kérdés: Mit csinál az üzemanyag-befecskendező cső?
Kezeli az üzemanyag-adagolást, a nagynyomású átvitelt és a befecskendezési pontosságot, egyenletesen tartja a szivattyútól vagy a síntől érkező nyomásjelet egészen a befecskendező fúvókáig.
3. kérdés: Hogyan működik a dízel befecskendező vezeték?
A vezeték minimális késleltetéssel továbbítja az üzemanyagnyomást, támogatja a pontos befecskendezési időzítést, és segíti a befecskendező szelepet finom porlasztott szóráskép létrehozásában a befecskendezés pillanatában.
4. kérdés: Milyen anyagokból készülnek az üzemanyag-befecskendező csövek?
A szokásos anyagok közé tartozik a rozsdamentes acél, a szénacél és az ötvözött acél, amelyeket a nyomásérték, a fáradási követelmények és a motor működési környezete alapján választanak ki.
5. kérdés: Milyen gyakran kell ellenőrizni az üzemanyag-befecskendező vezetékeket
Jellemző a rutinszerű szemrevételezés minden szervizintervallumnál, a szerelvények szivárgásának, a kanyarokban lévő felületi repedések és a külső felület korróziójának ellenőrzése.
6. kérdés: Javítható-e az üzemanyag-befecskendező vezeték, vagy ki kell cserélni
Mivel a cső egy meghatározott belső maradékfeszültség-mintára támaszkodik, a repedést, deformációt vagy szivárgást mutató vonalat általában kicserélik, nem pedig átalakítják vagy javítják.
7. kérdés: Mi okozza az üzemanyag-befecskendező vezeték szivárgását vagy megrepedését
A gyakori okok az ismétlődő nyomáskifáradás, a laza vagy túlfeszített szerelvények, a közeli alkatrészek vibrációs dörzsölése és a korrózió.
8. kérdés: Az üzemanyag-befecskendező vezetékek azonosak a benzin- és dízelmotoroknál?
Nem, a dízel közös nyomócsöves és szivattyúrendszerek általában sokkal nagyobb nyomáson működnek, mint a közvetlen benzinbefecskendező rendszerek, ezért a vezeték falvastagsága és az anyagválasztás ennek megfelelően különbözik.
