EGR cső: Működés, tünetek, problémák és csere útmutató

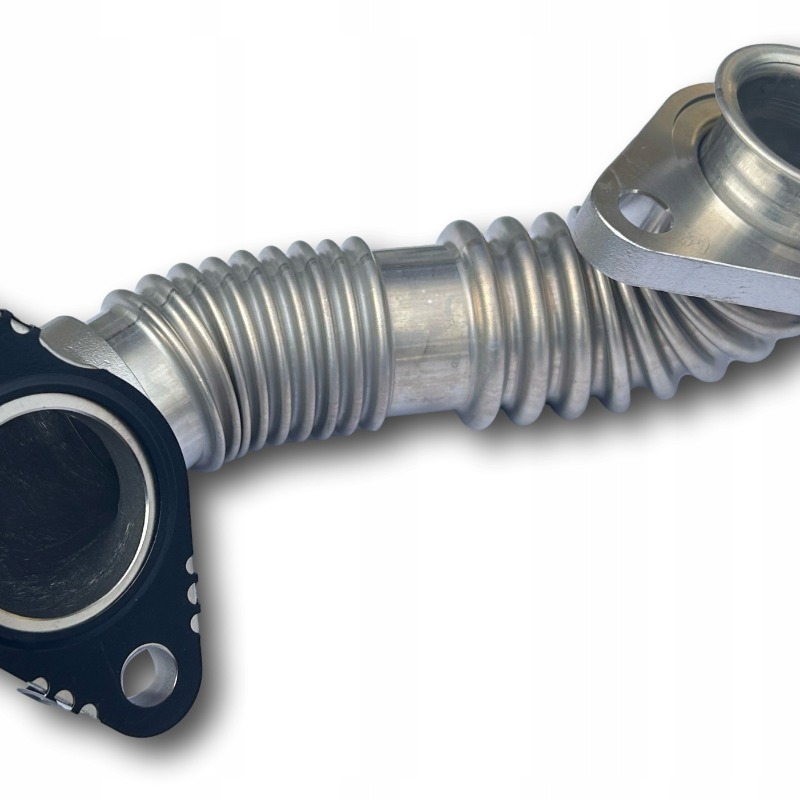

Mi az an EGR cső

An Az EGR cső egy autóipari kipufogógáz-visszavezető rendszer csőrendszere, amely a kipufogógáz egy részét a kipufogócsonkból visszavezeti a szívócsőbe, lehűti azt, így visszavezethető az égéstérbe az égési csúcshőmérséklet csökkentése és a nitrogén-oxid képződés csökkentése érdekében. . Ugyanez a rész több néven szerepel a műhelyek kézikönyveiben és a beszállítói katalógusokban, beleértve az EGR-csövet, az autóipari EGR-csövet, az autóipari EGR-csövet, a kipufogógáz-visszavezető csövet és a kipufogógáz-visszavezető csövet.

A hűtővel, a szeleppel és a rögzítő hardverrel együtt ezt a csővezetéket gyakran autóipari kipufogógáz-visszavezető (EGR) vezetékként, EGR-vezeték-szerelvényként vagy EGR-csőszerelvényként írják le. Every version performs the same core task, moving a controlled amount of exhaust gas from the hot side of the engine to the intake side.

A kipufogógáz-visszavezetés hatékony módja az NOx-kibocsátás szabályozásának a dízelmotorok szinte minden osztályában, a könnyű személygépjárművektől a közepes és nehéz tehergépjárműveken át egészen a kis sebességű tengeri motorokig a DieselNet, a dízel-kibocsátási technológia széles körben hivatkozott műszaki forrása szerint.

Hogyan an Autóipari EGR vonal Működik

The tube itself is passive, but it sits at the center of a control loop that links the exhaust side of the engine to the intake side. Az alábbi sorrend felvázolja, mi történik, amikor a kipufogógáz egy tipikus kipufogógáz-visszavezető vezetéken áthalad.

Recirkulációs áramlási sorrend

The engine control unit signals the EGR valve to open based on load, speed, and temperature conditions.
A portion of exhaust gas leaves the exhaust manifold and enters the inlet flange of the EGR tube.
Hűtött kiviteleknél a gáz egy lézerrel hegesztett hűtőmagon halad át, amely jelentős mennyiségű hőt távolít el, mielőtt a gáz továbbhaladna.
During cold starts, a bypass valve can route gas around the cooler so the engine warms up faster.
The cooled gas exits the outlet flange and mixes with the incoming air charge in the intake manifold.
A hozzáadott kipufogógáz az oxigén egy részét kiszorítja, és égés közben hőt vesz fel, csökkenti a henger csúcshőmérsékletét és csökkenti a nitrogén-oxid képződést.

A mérnöki szakirodalom általában egy tipikus autómotort úgy ír le, hogy normál üzemi körülmények között a teljes kipufogógáz 5 és 15 százaléka között kering, és a pontos sebességet a motorvezérlő egység folyamatosan szabályozza, valós idejű üzemi adatok alapján.

Az autóipari EGR-vezeték alapvető felépítése

Most Autóipari kipufogógáz-visszavezető (EGR) vezeték assemblies share the same six functional parts. Az alábbi ábrán látható számok megegyeznek az alatta lévő alkatrészlistával.

Részhivatkozás

Inlet Flange, Exhaust Side, bolts to the exhaust manifold or turbocharger outlet where gas first enters the line.
EGR Cooler Housing, lowers exhaust gas temperature before it reaches the intake manifold.
EGR szelep, mágnesszelep vagy lineáris működtető, nyit és zár a kipufogógáz visszakeringetésének mérésére.
Internal Bypass Passage, allows gas to skip the cooler during cold start warm up.
Outlet Flange, Intake Side, connects the cooled gas back into the intake manifold or charge air path.
Mounting Bracket, secures the assembly against engine vibration and thermal expansion.

Common Konfigurációs of EGR Line Assemblies

Engine layout, emission target, and duty cycle all influence which exhaust gas recirculation line configuration a given platform uses.

Common configurations of automotive EGR line assemblies used across passenger and commercial engines
Configuration	Flow Path	Hűtés	A legalkalmasabb
Nagynyomású EGR	A gázt a turbófeltöltő turbinája elé tereli	Optional cooler, often compact	Fast transient response, inline and V type engines
Alacsony nyomású EGR	Diverts gas after the turbocharger and particulate filter	Jellemzően hűtve	Szélesebb működési tartomány, kétkörös rendszerek
Hűtött EGR-vezeték szerelvény	A gázt egy lézerhegesztett hűtőmagon vezeti át	Aktív hűtőfolyadék köpeny	Nagy terhelésű dízel és nagy teljesítményű alkalmazások
Bypass EGR vezeték szerelvény	Tartalmaz egy bypass szelepet, amely kihagyja a hűtőt	Hűtés disabled during bypass	Cold start warm up and low temperature operation

Miért an Automotive Exhaust Gas Recirculation (EGR) Line Matters

Emissions control patent documentation describes a properly functioning EGR system as capable of reducing NOx emissions on the order of 50 százalék , a kombinált csökkentés eléri akár 95 százalék amikor az alap EGR-rendszert további utókezelő hardverrel párosítják, a 6742335 számú amerikai egyesült államokbeli szabadalom szerint, amely egy belső égésű motor EGR-vezérlőrendszerét és módszerét írja le.

Alacsonyabb égési hőmérséklet - a visszaforgatott gáz kiszorítja az oxigént és elnyeli a hőt, csökkentve a nitrogén-oxidok képződését.
Emissziós szabvány támogatása - egy megfelelően működő vezeték segít a motorvezérlő egységnek a NOx-kibocsátást a platformra beállított kalibrációs célokon belül tartani.
Dual Circuit Flexibility - high pressure and low pressure circuits can work together to widen the usable recirculation range across engine speeds.
Hidegindítási alkalmazkodóképesség - a bypass valve lets the system skip cooling when rapid engine warm up matters more than NOx control.
Válasz pontossága - az 50-100 milliszekundumos nyitási és zárási idővel rendelkező mágnesszelepek vagy lineáris szelepek szoros koordinációt tesznek lehetővé a motorvezérlő egység parancsaival.

Tünets of a Failing EGR Tube

A sérült vagy beszűkült autóipari EGR-cső hajlamos a vezethetőségi tünetek felismerhető halmazát produkálni, nem pedig egyetlen nyilvánvaló figyelmeztető jelet.

Világító motorellenőrző lámpa, amely egy EGR-áramlással kapcsolatos diagnosztikai kódhoz van kötve.
Rough, uneven, or unstable idle, particularly right after startup.
A noticeable drop in fuel economy over normal driving conditions.
A smell of exhaust inside the cabin, especially with the windows closed.
Light knocking or pinging under load caused by incorrect exhaust gas recirculation flow.
Látható korom, foltok vagy maradványok a csőcsatlakozások, a karimák vagy a hűtőház körül.

Why EGR Tubes Crack, Leak, or Clog

Repedés

A forró kipufogógáz és a hűvösebb környezeti feltételek közötti ismételt hőciklus tágulási és összehúzódási feszültséget okoz a fémen és a hegesztési kötéseken. Over enough cycles, this fatigue can produce hairline cracks, most often near the cooler section or a flange connection.

Szivárog

Leaks usually start at flange gaskets, welded seams, or an existing crack. A kondenzátum és a kipufogógáz melléktermékeinek keveredéséből származó korrózió felgyorsíthatja a tömítések kopását azoknál az illesztéseknél, amelyeknél gyakori a hőmérséklet-ingadozás.

Dugulás

Carbon and soot naturally form as exhaust gas cools inside the tube. Idővel ezek a lerakódások felhalmozódhatnak a belső falak mentén és a szelepülék körül, szűkítve a járatot és korlátozva a gáz visszakeringetését még akkor is, ha a szelep normál nyitást ad.

Data Behind EGR Emission Control Technology

Az alábbi ábrák a kipufogógáz-visszavezető rendszerekkel és a károsanyag-kibocsátás szabályozásban betöltött szerepével kapcsolatos, nyilvánosan elérhető kutatási és műszaki dokumentációt foglalják össze.

NOx Reduction Potential by Emission Control Approach

Az alábbi táblázat az önmagában használt EGR-rendszerek általánosan hivatkozott NOx-csökkentési tartományait mutatja, illetve a kiegészítő utókezelő hardverrel kombinált EGR-t.

Szemléltető NOx-csökkentési tartományok az autóipari kibocsátási mérnöki és szabadalmi irodalomban, 6742335 számú amerikai egyesült államokbeli szabadalom, a tényleges eredmények motoronként és kalibrációnként változnak

Az autóipari EGR-rendszer piacának növekedési pályája

A független piackutatás az EGR-rendszer alkatrészei iránti folyamatos és folyamatos keresletre mutat rá, mivel a szabályozók a NOx határértékeket tartják be a dízel- és benzinplatformokon.

Source: 360iResearch, Automotive EGR System Market Size and Share report, 2025 to 2032, based on a 7.19 percent CAGR

Market Size Milestones

Inkább mérföldköveknek, mint folyamatos trendnek tekintve ugyanez a piackutatás megmutatja a jelenlegi időszak és az előrejelzési időszak vége között várható növekedés mértékét.

Forrás: 360iResearch, Automotive EGR System Market Size and Share jelentés, 2028-as adat a jelentett 7,19 százalékos CAGR-ből interpolálva

High Pressure EGR Compared With Low Pressure EGR

Az alábbi diagram a tipikus áramköri jellemzők általános műszaki összehasonlítása, nem pedig egy piaci jelentésből származó ábra.

General engineering comparison of typical HP-EGR and LP-EGR circuit characteristics, not a cited data source

Choosing a Replacement EGR Tube or Line Assembly

Matching a replacement part to the original layout and duty cycle avoids repeat failures. Az alábbi tényezőket érdemes ellenőrizni, mielőtt rozsdamentes acél EGR csövet vagy komplett EGR-vezeték szerelvényt rendel.

Anyagminőség - A 304 vagy 316 literes rozsdamentes acél vagy azzal egyenértékű nagy szilárdságú ötvözet jobban ellenáll a korróziónak és az ismétlődő magas hőmérsékleti ciklusoknak, mint az enyhe acél.
Flange Compatibility - a csavar mintázatának, a tömítés felületének és tájolásának pontosan meg kell egyeznie a kipufogócsonkkal és a szívócső csatlakozási pontjaival.
Cooler integráció - a laser welded cooler core with good corrosion resistance helps the line hold up under sustained high load operation.
Valve Response Time - Az 50-100 milliszekundum körüli mágneses vagy lineáris szelepek támogatják a motorvezérlő egység pontos koordinációját.
Moduláris csatlakozók - A szabványos gyorskioldó kapcsok leegyszerűsítik a jövőbeni helyszíni összeszerelési és karbantartási munkákat.
Routing Match - A soros és V típusú motorok elrendezése gyakran eltérő csőelvezetést igényel, ezért győződjön meg arról, hogy a szerelvény illeszkedik a motor konfigurációjához.

Best Practices for Replacing an EGR Tube

A consistent replacement sequence reduces the chance of a repeat leak or an incorrectly seated gasket.

Hagyja teljesen lehűlni a motort, mielőtt leválasztja a kipufogógáz-visszavezető vezeték alkatrészeit.
Vizsgálja meg a karima felületeit mind a kipufogócső, mind a szívócső oldalán, hogy nincs-e rajta sérülés vagy erős szénlerakódás.
Remove the old tube along with any mounting brackets, then clean the mating surfaces thoroughly.
Helyezzen be új tömítéseket minden karimás csatlakozáshoz, ne használja újra az eredetiket.
Szerelje be a csere EGR-csőszerelvényt, igazítsa a hűtő tájolását és a bypass szelepet a platformra előírtak szerint.
Húzza meg a karimás rögzítőket a motorhoz megadott sorrendben és értékben, majd csatlakoztassa újra a szelep elektromos csatlakozóit.
Töröljön minden tárolt diagnosztikai kódot, és erősítse meg a normál EGR-áramlási értékeket egy közúti teszt során.

Karbantartási tippek az EGR-cső idő előtti meghibásodásának megelőzésére

A legtöbb idő előtti EGR meghibásodás a szén felhalmozódására vagy az ismételt hőterhelésre vezethető vissza, mindkettő jól reagál a rutinszerű figyelemre.

Kövesse az ajánlott időközt a szelep és a cső belsejében lévő szénlerakódások ellenőrzésére vagy tisztítására.
A durva üresjárati vagy EGR-hez kapcsolódó diagnosztikai kódot azonnal kezelje, ahelyett, hogy hagyná, hogy egy kisebb korlátozás súlyosbodjon.
Check flange gaskets and mounting brackets periodically for early signs of leakage or fatigue cracking.
Tartsa jó állapotban a hűtőrendszert, mivel a hűtőfolyadék áramlása az EGR-hűtőhöz befolyásolja, hogy mennyire hatékonyan csökkenti a kipufogógáz hőmérsékletét.
Use fuel and oil that meet the engine manufacturer specification to help limit excess soot formation.

Common EGR Tube Problems and Fixes

Az autóipari EGR-csővel kapcsolatos panaszok többsége a néhány ismétlődő kategória egyikébe tartozik.

Az autóipari EGR-csövekkel és a tipikus korrekciós lépésekkel kapcsolatban jelentett gyakori problémák
Symptom	Valószínű Oka	Recommended Fix
Check engine light with an EGR flow code	Korlátozott áramlás a szén felhalmozódása vagy elakadt szelep miatt	Ellenőrizze és tisztítsa meg a szelep és a cső belsejét, majd törölje a kódot
Exhaust smell near the engine bay	Szivárog flange gasket or a stress crack	Ellenőrizze a karima felületeit, és cserélje ki a tömítést vagy a sérült részt
Rough idle after cold start	A bypass szelep nyitva vagy zárva ragadt	Tesztelje a bypass szelep működését, és cserélje ki, ha nem működik
Csökkentett üzemanyag-fogyasztás	Nem megfelelő recirkuláció az eltömődött vagy szivárgó vezetékből	Ellenőrizze az EGR áramlási értékeit a specifikációnak megfelelően, és szükség szerint javítsa meg
Látható repedés a hűtőrész közelében	Termikus kerékpározási fáradtság idővel	Cserélje ki az érintett csövet vagy hűtőrészt egy megfelelő szerelvénnyel

Ahol autóipari EGR-vezetékeket használnak

A kipufogógáz-visszavezető vezeték szerelvények a belső égésű platformok széles skáláján jelennek meg, amelyeknek az NOx-kibocsátást kell kezelniük.

Személyszállító járművek - mind a dízel, mind a benzinmotorok EGR-vezetékeket használnak, hogy segítsenek elérni a NOx-célértékeket normál vezetési körülmények között.
Könnyű és nehéz teherautók - A hűtött EGR-soregységek támogatják a tartós, nagy terhelésű működést hosszú munkaciklusokon keresztül.
Autópályán kívüli és építőipari berendezések - Az EGR-sor szerelvények segítik az ebbe a kategóriába tartozó dízelmotorokat az NOx kezelésében változó terhelési körülmények között.
Tengeri dízelmotorok - A kis sebességű tengeri alkalmazások az EGR technológiát használják a szélesebb NOx szabályozási stratégiák részeként.
Ipari generátorkészletek - Az álló dízelmotorok hasonló recirkulációs elvekre támaszkodnak az égési hőmérséklet és a károsanyag-kibocsátás szabályozására.

A JIATIAN-ról

A JIATIAN az autóipari kipufogógáz-visszavezető (EGR) soregységek gyártója Wanhouban, Zhanqi Townban, Yinzhou kerületben, Ningbo városban, nagyjából 25 kilométerre a Ningbo Liushi repülőtértől és körülbelül 5 kilométerre a Ningbo tengerparti ipari zónától. A céget a Ningbo Xingxin Metal Products Factory alapítványán hozták létre, amely 1995-ig nyúlik vissza, és ma az autóipari csőszerelvények gyártására összpontosít, mintegy 32 000 négyzetméteres cégterületen, amelyből nagyjából 26 000 négyzetméter gyári padló található.

A termékvonalak a nyomásesés csökkentését és a rendszer reakciójának javítását célzó rövid útú EGR-csövek kialakítását, a lézerhegesztett hűtőmagokat a megkerülőszelep-opciókkal a gyorsabb hidegindítási bemelegítés érdekében, valamint a szabványos csatlakozók és gyorskioldó kapcsok köré épített moduláris csöveket a könnyebb helyszíni összeszerelés érdekében. A fő csővezetékek 304 vagy 316 literes rozsdamentes acélból vagy nagy szilárdságú ötvözetekből készülnek, mágnesszelepes vagy lineáris szelepekkel, amelyek 50-100 ezredmásodperces nyitási és zárási időre vannak méretezve a motorvezérlő egység pontos koordinációjának támogatása érdekében. Az útválasztási lehetőségek soros és V típusú motorelrendezéseket tartalmaznak, beleértve a nagynyomású és alacsony nyomású EGR-t kombináló kétkörös kialakításokat.

Gyakran Ismételt Kérdések

Mi az EGR cső?

Az EGR-cső az autó kipufogógáz-visszavezető rendszerének csővezeték-alkatrésze, amely a kipufogógáz egy részét a kipufogócsonkból visszavezeti a szívócsőbe.
Mit csinál az EGR cső?

Levezeti és gyakran lehűti a kimért kipufogógázt, így a visszavezetett gáz csökkenti az égési csúcshőmérsékletet és csökkenti a nitrogén-oxid képződést.
Mi az EGR cső?

Az EGR-cső ugyanennek az alkatrésznek egy másik neve, egy autóipari EGR-cső, amely összeköti a motor kipufogó oldalát a szívóoldallal.
Hogyan működik az EGR cső?

Az EGR szelep kinyílik, hogy a kipufogógáz bejusson a csőbe, a gáz áthalad egy hűtőrészen, ha van, majd a szívócsőbe áramlik, ahol keveredik a beáramló levegővel.
Mik a rossz EGR cső tünetei?

A gyakori tünetek közé tartozik a kigyulladt ellenőrző lámpa, a durva alapjárat, a kipufogógáz-szag az utastérben, a csökkent üzemanyag-fogyasztás és a látható korom a csőcsatlakozások közelében.
Mi történik, ha az EGR cső megreped?

A megrepedt csőből a kipufogógáz szivároghat, mielőtt elérné a szívócsonkot, ami felborítja a levegős üzemanyag-keveréket, és kiválthatja a motor ellenőrző lámpáját.
Szivároghat az EGR cső?

Igen, az ismételt fűtési és hűtési ciklusok miatt jellemzően szivárgások alakulnak ki a karimás tömítéseknél, hegesztett varratoknál vagy repedt részeken.
Eltömődhet az EGR cső?

Igen, idővel szén- és koromlerakódások halmozódhatnak fel a cső belsejében és a szelep körül, szűkítve a járatot és korlátozva az áramlást.
Miért reped meg az EGR cső?

A forró kipufogógáz és a hűvösebb környezeti feltételek közötti ismételt hőciklus tágulási és összehúzódási feszültséget hoz létre, amely kifáraszthatja a fém- vagy hegesztési kötéseket.
Miért szivárog az EGR csövem?

A szivárgó cső általában kopott karimás tömítés, hőciklusból eredő feszültségrepedés vagy a páralecsapódásnak kitett csatlakozás korróziója.
A rossz EGR cső okozhat motorellenőrző lámpát?

Igen, a motorvezérlő egység figyeli az EGR áramlását, és általában ellenőrző motor lámpát állít be, ha a cső szivárog, eltömődik vagy más módon a várt határokon kívül esik.
